| Tên thương hiệu: | CCSN |
| Số mẫu: | CPG3079F2 |
| MOQ: | 1 bộ |
| giá bán: | US$36.00 per set |
| Chi tiết bao bì: | Gói xuất khẩu |
| Payment Terms: | L/C, T/T, |

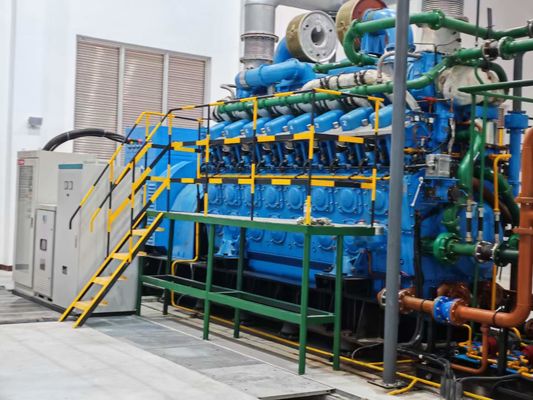

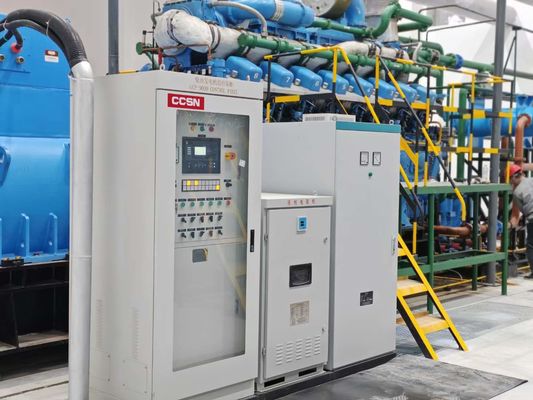

Máy phát điện diesel CCSN 3322KW/4153KVA Máy phát điện diesel chính và dự phòng công suất cao cho các nhà máy điện khai thác công nghiệp
Giới thiệu thương hiệu:
CCSN ENGINE INC. Mã chứng khoán được niêm yết trên Sàn giao dịch chứng khoán Tianfu: 811129
CCSN ENGINE INC. được thành lập vào những năm 1960. Đây là đối tác chiến lược của Tập đoàn CRRC. Động cơ béo đầu tiên trên thế giới. Nhà lãnh đạo động cơ sinh thái của Trung Quốc. Công ty mẹ CCSN POWER INC. đã đầu tư 31 triệu nhân dân tệ để độc lập phát triển, thiết kế và sản xuất động cơ, tổ máy phát điện và sản phẩm điện, đồng thời cung cấp các dịch vụ như "lưới điện thông minh siêu nhỏ" và các giải pháp điện khác, đầu tư năng lượng và cho thuê điện, thiết kế, tư vấn và xây dựng nhà máy điện phân phối. . Đầu tư 20 triệu nhân dân tệ để xây dựng cơ sở sản xuất CCSN ENGINE, các dự án Giai đoạn I và II có diện tích 10.000 mét vuông.
CCSN lấy "phát triển xanh, hài hòa và cùng có lợi" làm triết lý doanh nghiệp và "chính trực, hài hòa, thực dụng và đổi mới" làm tinh thần doanh nghiệp. Ra mắt một loạt sản phẩm có quyền sở hữu trí tuệ độc lập và đã nhận được 16 bằng sáng chế. Các sản phẩm chính do tự mình phát triển, thiết kế và sản xuất bao gồm động cơ diesel, động cơ béo, động cơ khí đốt tự nhiên, động cơ methanol và động cơ hybrid. Công nghệ động cơ tốc độ trung bình và cao của CCSN đang ở cấp độ hàng đầu quốc tế. CCSN cam kết xây dựng chuỗi cung ứng hoàn chỉnh cho ngành sản xuất điện và đặt nền tảng vững chắc cho các dịch vụ theo chương trình dự án. Cung cấp các sản phẩm và dịch vụ tốt hơn với chi phí thấp hơn.
Hiện nay, thiết bị của CCSN được bán trên toàn quốc trong các lĩnh vực đường sắt, luyện kim, khai khoáng, nhà máy điện, tàu thủy, xây dựng nguồn điện an ninh và các lĩnh vực khác. Khu vực bán hàng ở nước ngoài của công ty bao gồm Đông Á, Trung Á, Đông Nam Á, Nam Á, Tây Á và Trung Đông, Châu Phi, Nam Mỹ và các khu vực khác.
CCSN chủ yếu sản xuất nhiều loại động cơ diesel, mỡ, khí, dầu nặng, nhiên liệu kép và nhiệt mặt trời với đường kính xi lanh là 159, 210, 240, 280 và 320. Loạt động cơ này được sử dụng làm cấu hình động cơ diesel cho đầu máy xe lửa diesel chính của Trung Quốc, vận tải đường sắt, động cơ tàu thủy trong nước, máy móc kỹ thuật lớn, máy bơm nước động cơ lớn, máy bơm chữa cháy động cơ lớn, v.v. Cho đến nay, gần 10.000 động cơ diesel đã được sử dụng. Doanh số hàng năm vượt quá 100 triệu nhân dân tệ.
CCSN hiện đã đạt được các hệ thống chứng nhận: chứng nhận hệ thống quản lý chất lượng ISO/TSX16949:2002, chứng nhận hệ thống quản lý môi trường ISO14001, chứng nhận hệ thống an toàn và sức khỏe nghề nghiệp OHSAS18001 và chứng nhận hệ thống LL-C.
Tính năng sản phẩm:
Máy phát điện CCSN có ưu điểm là kinh tế tốt, tiết kiệm năng lượng, hoạt động ổn định và đáng tin cậy, cấu trúc đơn giản, bảo trì đơn giản, vận hành thuận tiện, tăng công suất lớn, tiêu thụ năng lượng thấp, khả năng thích ứng mạnh, tổn thất điện song song thấp, chức năng bảo vệ mạnh mẽ, điều khiển thông minh từ xa và các ưu điểm khác. Nó được nhiều loại khách hàng khen ngợi.
CCSN cung cấp bộ giải pháp năng lượng hoàn chỉnh và hỗ trợ sản xuất tùy chỉnh. Các sản phẩm có thể thực hiện điều khiển thông minh và giám sát từ xa, đồng thời cung cấp nhiều giải pháp tùy chọn để cung cấp cho khách hàng dịch vụ toàn diện.
Máy phát điện diesel CCSN 3322KW/4153KVA Máy phát điện diesel chính và dự phòng công suất cao cho các nhà máy điện khai thác công nghiệp:
Thông số sản phẩm:
|
Bộ máy phát điện CPG3322F2 |
||||
| 01. | Nhà sản xuất | - | CCSN | |
| 02. | Nguồn điện dự trữ | kw | 3654 | |
| 03. | Công suất bình thường | kw | 3322 | |
| 04. | Công suất liên tục | kw | 2989 | |
| 05. | Hệ số công suất | - | Độ trễ 0,8 | |
| 06. | Điện áp đầu ra | kV | 6. 3 / 1 0 .5 | |
| 07. | Tần số định mức | Tần số | 50 | |
| 08. | Tốc độ định mức | phút-1 | 1000 | |
| 09. | Cấp nhiên liệu | - | Dầu diesel nhẹ thông thường GB252/ASTM D975, 1-D/2-D | |
| 10. | Phương pháp làm mát | - | Bộ trao đổi nhiệt + tháp giải nhiệt/bể nước giải nhiệt | |
| 11. | Tần số giảm | % | ≤3 | |
| 12. | Dải tần số trạng thái ổn định | % | ≤0,5 | |
| 13. | Phạm vi giảm cài đặt tần số tương đối | % | >(2,5+giảm tần số) | |
| 14. | Cài đặt tần số tương đối tăng phạm vi | % | ＞2,5 | |
| 15. | Độ lệch tần số tạm thời (so với tần số ban đầu) | |||
| - Giảm công suất đột ngột 100% | % | ≤+10 | ||
| - Tăng công suất đột ngột | % | ≤-(7+giảm tần số) | ||
| 16. | Độ lệch tần số tạm thời (so với tần số định mức) | |||
| - Giảm công suất đột ngột 100% | % | ≤+10 | ||
| - Tăng công suất đột ngột | % | ≤-7 | ||
| 17. | Thời gian phục hồi tần số | S | ≤3 | |
| 18 . | Dải tần số dung sai tương đối | % | 2 | |
| 19. | Độ lệch điện áp trạng thái ổn định | % | ≤±1,5 | |
| 20. | Mất cân bằng điện áp | % | 1 | |
| 21. | Phạm vi cài đặt điện áp tương đối | % | ≤±5 | |
| 22. | Tỷ lệ thay đổi cài đặt điện áp | %/S | 0,2~1,0 | |
| 23. | Độ lệch điện áp tức thời | |||
| - Giảm công suất đột ngột 100% | % | ≤+20 | ||
| - Tăng công suất đột ngột | % | ≤-15 | ||
| 24. | Tỷ lệ biến dạng điện áp | % | ＜5 | |
| 25. | Thời gian phục hồi điện áp (±3%) | S | ≤2 | |
| 26. | Điều chế điện áp | % | 0,3 | |
| 27. | Phân phối điện năng chủ động | |||
| - Từ 80% đến 100% định mức danh nghĩa | % | ≤+5 | ||
| - Từ 20% đến 80% giá trị danh nghĩa | % | ≤+10 | ||
| 28. | Phân phối công suất phản kháng | |||
| - Từ 20% đến 100% định mức danh nghĩa | % | ≤+10 | ||
| … | ||||
|
Động cơ NY16V280-G208
|
||||
|
01. |
Nhà sản xuất | - | CRRC | |
| 02. | Công suất đầu ra (đóng) | kWm | 4088 | 5478 mã lực |
| 03. | Kiểu | - | 16 xi-lanh-Kiểu chữ V 50°/bốn thì/làm mát bằng nước | |
| 04. | Đường kính xi lanh*hành trình | mm | 280*285 | |
| 05. | Sự dịch chuyển | L | 280,8 | |
| 06. | Tốc độ định mức | phút-1 | 1000 | |
| 07. | Tốc độ chạy không tải tối thiểu | phút-1 | 400 | |
| 08. | Tốc độ tối đa cho phép | phút-1 | 1100 | |
| 09. | Tốc độ piston trung bình | bệnh đa xơ cứng | 9,5 | |
| 10. | Áp suất hiệu dụng trung bình | MPa | 1. 65 | |
| 11. | Áp suất nhiên liệu tối đa | MPa | ≤14 | |
| 12. | Tỷ số nén | - | 12,5:1 | |
| 13. | Hướng trục khuỷu (hướng về đầu ra) | - | Theo chiều kim đồng hồ | |
| 14. | Kích thước tham khảo | mm | 4971 (D) * 1725 (R) * 2895 (C) | |
| 15. | Trọng lượng tham chiếu | kg | 24500 | |
| 16. | Chế độ điều chỉnh tốc độ | - | Điện tử | |
| 17. | Phạm vi điều chỉnh tốc độ | % | ±5 | |
| 18. | Bộ cách ly rung động | chiếc | 16 | |
| 19. | Mức độ tiếng ồn, tải trọng đầy đủ | dBA | 110(khoảng cách 1m) | |
| 20. | Hút gió và làm mát | - | Turbo tăng áp, W/A siêu tăng áp và bộ làm mát trung gian | |
| 21. | Bộ lọc không khí | - | Tiêu chuẩn | |
| 22. | Áp suất xả ngược cho phép | kPa | 3 | |
| 23 | Áp suất âm xả cho phép | kPa | 2,5 | |
| 24. | Số lượng bộ tăng áp | số | 2 | |
| 25. | Thể tích không khí cháy | kg/giây | 7.8 | |
| 26. | Tỷ lệ không khí - nhiên liệu tiêu chuẩn | - | 33,3 | |
| 27. | Phương pháp bôi trơn, trước khi bắt đầu | - | Bơm dầu cung cấp trước | |
| 28. | Phương pháp bôi trơn, chạy | - | Bơm dẫn động bằng động cơ | |
| 29 . | Dung tích chảo dầu | L | 1200 | |
| 30. | Kích thước chảo dầu | mm | 3030 * 1078 *3 4 0 | |
| 31. | Tỷ lệ tiêu thụ chất bôi trơn | g/kw·h | 2.04 | |
| 32. | Thông số kỹ thuật của chất bôi trơn | - | SAE #15W-40 | |
| 33. | Thông số kỹ thuật được đề xuất | - | API/CH/CI/CF trở lên | |
| 34. | Độ chính xác, lọc dầu | μm | ≤20 | |
| 35. | Lưu lượng, lọc dầu | m3/giờ | ≤100 | |
| 36. | Áp suất, lọc dầu | MPa | ≤0,04 | |
| 37. | Gói đôi, một để sử dụng và một để dự phòng | - | Không bắt buộc | |
| 38. | Phương pháp làm mát | - | Bộ tản nhiệt/Tháp giải nhiệt | |
| 39. | Làm mát dầu bôi trơn | - | Tuần hoàn bơm ly tâm | |
| 40. | Nước làm mát | - | Nước khử ion | |
| 41. | Áp suất nước đầu ra nhiệt độ cao | Thanh | 3,5 | |
| 42. | Áp suất đầu ra của nước làm mát trung gian | Thanh | 3,5 | |
| 43. | Áp suất đầu ra của bơm dầu | Thanh | 9 | |
| 44. | Nhiệt độ nước đầu ra cao nhiệt độ nước tối đa | ℃ | 88 | |
| 45. | Nhiệt độ nước tối đa của đầu ra nước làm mát trung gian | ℃ | 88 | |
| 46. | Nhiệt độ nước làm mát trung gian | ℃ | 60 | |
| 47. | Nhiệt độ dầu bôi trơn tối đa | ℃ | 88 | |
| 48. | Dòng nước nhiệt độ cao | m3/giờ | 105 | |
| 49. | Lưu lượng nước làm mát trung gian | m3/giờ | 105 | |
| 50. | Lưu lượng bơm dầu | m3/giờ | 105 | |
| Nhiệt độ môi trường tối thiểu khi khởi động lạnh | ℃ | 10 | ||
| 51. | Tỷ lệ tiêu thụ nhiên liệu | g/kw·h | 198 +5% | |
| 52. | Cấp nhiên liệu | - | 0# Dầu diesel | |
| 53. | Chất lượng lọc nhiên liệu, hạng nhất | μm | ≤20 | |
| 54. | Xếp hạng bộ lọc nhiên liệu, thứ cấp | μm | ≤12 | |
| 55. | Nhiệt độ hoạt động | ℃ | ≤90 | |
| 56. | Gói đôi, một để sử dụng và một để dự phòng | - | Không bắt buộc | |
| 57. | Bơm dầu cung cấp trước, nguồn điện | kW | 5,5 | |
| 58. | Điện áp hoạt động | VẮC XOÁY | 380 | |
| 59. | Tính thường xuyên | Tần số | 50 | |
| 60. | áp lực | MPa | 0,6 | |
| 61. | chảy | m3/giờ | 12,61 | |
| 62. | Bơm nhiên liệu cung cấp trước, nguồn điện | kW | 2.2 | |
| 63. | Điện áp hoạt động | VẮC XOÁY | 380 | |
| 64. | Tính thường xuyên | Tần số | 50 | |
| 65. | áp lực | MPa | 1,45 | |
| 66. | chảy | m3/giờ | 2 | |
| 67. | Phương pháp khởi động | |||
| 67,1 | Khởi động bằng không khí | - | Máy nén khí, bình gas | Chọn một |
| 67,2 | Khởi động pin | - | Ắc quy | Chọn một |
| … | ||||
|
Máy phát điện
|
||||
| 01. | Người mẫu | - | TFW33223 | |
| 02. | Cấu trúc động cơ | - | Vòng bi đôi, tự thông gió | |
| 03. | Tốc độ định mức | phút-1 | 1000 | |
| 04. | Tốc độ giới hạn | phút-1 | 1200 | |
| 05. | Tần số định mức | Tần số | 50 | |
| 06. | Công suất bình thường | tôi | 3322 | |
| 07. | Điện áp định mức | kV | 6. 3 / 1 0 .5 | |
| 08. | Dòng điện định mức | MỘT | 380/228 | |
| 09. | Phương pháp kích thích | - | Tự kích từ không chổi than | |
| 10. | Phương pháp điều chỉnh điện áp | - | AVR | |
| 11. | Mức độ bảo vệ | - | IP23 | |
| 12. | loạt | - | 6 | |
| 13. | Lớp cách điện | - | Người cao tuổi | |
| 14. | Nhiệt độ cuộn dây tăng | - | ≤105K, phương pháp điện trở | |
| 15. | Kết nối cuộn dây | - | 3P4W, loại sao 12 dòng | |
| 16. | Bước quanh co | - | 2/3 | |
| 17. | Dòng điện ngắn mạch liên tục | - | 300% tức là 2 giây | |
| 18. | Hệ số sóng hài của điện thoại | - | THF<2% | |
| 19. | Chống nhiễu sóng vô tuyến | - | TIF<50 | |
| 20. | Tỷ lệ ngắn mạch | KCC | 0,764 | |
| 21. | Điện kháng đồng bộ trục trực tiếp | XD | 1.677 | |
| 22. | Điện kháng đồng bộ trục ngang | Xq | 0,855 | |
| 23. | Điện kháng thoáng qua trục trực tiếp | Đã X | 0,199 | |
| 24. | Phản ứng tức thời | X'q | 0,855 | |
| 25. | Phản ứng siêu thoáng qua trục trực tiếp | X' đã | 0,137 | |
| 26. | Phản ứng siêu thoáng qua trục ngang | X''q | 0,148 | |
| 27. | Hằng số thời gian cuộn dây stato | Ta(s) | 0,079 | |
| 28. | Hằng số thời gian cuộn dây từ trường | Td0(giây) | 3.837 | |
| 29. | hiệu quả | % | 96,5 | |
| 30. | Nhiệt độ không khí làm mát tối đa | ℃ | 40 | |
| 31. | Phạm vi điều chỉnh điện áp trạng thái ổn định | % | ±2,5 | |
| 32. | Độ lệch điện áp tức thời khi tải tăng | % | -15 | |
| 33. | Thời gian phục hồi điện áp | S | ≤1,5 | |
| 34. | Độ lệch điện áp trạng thái ổn định | % | ±1% | |
| 35. | Độ lệch điện áp tức thời khi tải giảm | % | +20% | |
| 36. | Mức tăng nhiệt độ | - | F | |
| 37. | Tiêu chuẩn triển khai tham chiếu, Bắc Mỹ | - | NEMA MG21/CSA C22-2 | |
| 38. | Tiêu chuẩn thực hiện tham khảo, Trung Quốc | - | GB755 | |
| 39. | Tham khảo các tiêu chuẩn thực hiện, EU | - | IEC60034-1/DIN VDE 0530 | |
| 40. | Số lượng thiết bị đầu cuối | mm | 6 | |
| 41. | Kích thước tham khảo | mm | 2585*2110*2150 | |
| 42. | Trọng lượng tham chiếu | Kg | 12000 | |
| 43. | Mô men quán tính | kg ･ m2 | 481 | |
| … | ||||
|
|
